برای انتقال نیروی محرکه موتور خودرو به سایر بخش ها مانند دینام، پمپ هیدرولیک فرمان، واتر پمپ، میل سوپاپ و... از تسمه یا در برخی خودرو ها از زنجیر استفاده میشود. برای جلوگیری از لغزش تسمه یا خارج شدن آن از محل قرارگیری آن از قطعهای به نام تسمه سفت کن استفاده می شود. وظیفه تسمه سفتکنها تثبیت موقعیت تسمه و جلوگیری از لغزش آنها است. عملکرد درست تسمه سفت کن ارتباط مستقیمی با طول عمر و سلامت تسمههای خودرو دارد. تسمه سفت کن در بیرون تسمه پروانه با فشار دادن به یک نقطه از تسمه ایجاد کشش ایجاد مینماید. عموماً تسمه پروانهها عامل انتقال انرژی به قطعاتی مانند دینام و فن خنک کن رادیاتور هستند.هر چه تسمه سفت کن کیفیت بالاتری و دقیق تر تنظیم شود تسمهها نیز نرم تر و راحت تر کار می کند و فشار و کشش اضافه به تسمه های خودرو وارد نمیشود و در صورتی که تسمه نرم کار کند، میزان طول عمر بیشتر خواهد داشت.
محصولات مرتبط

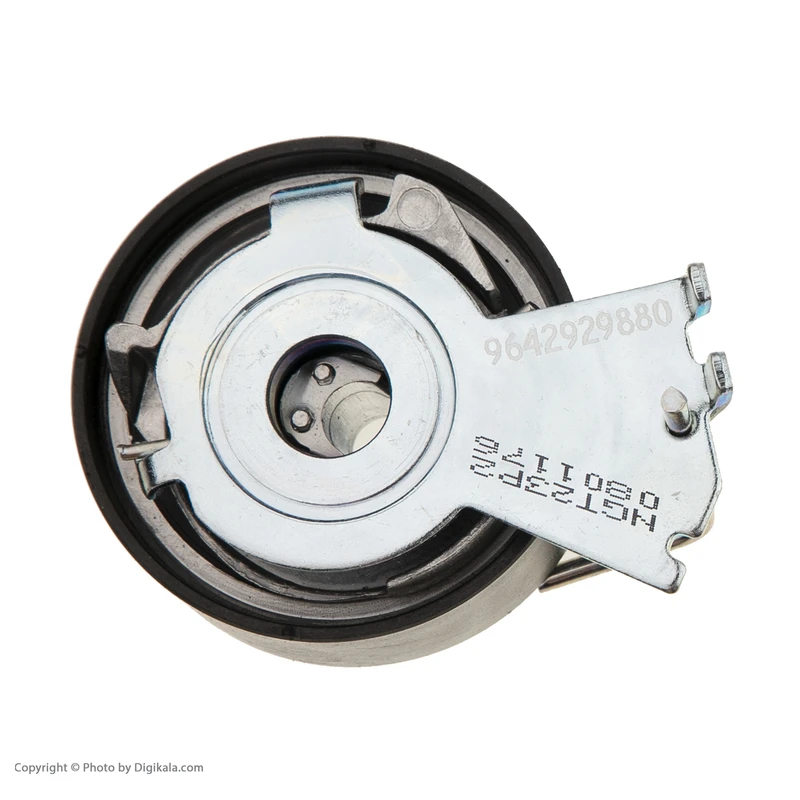

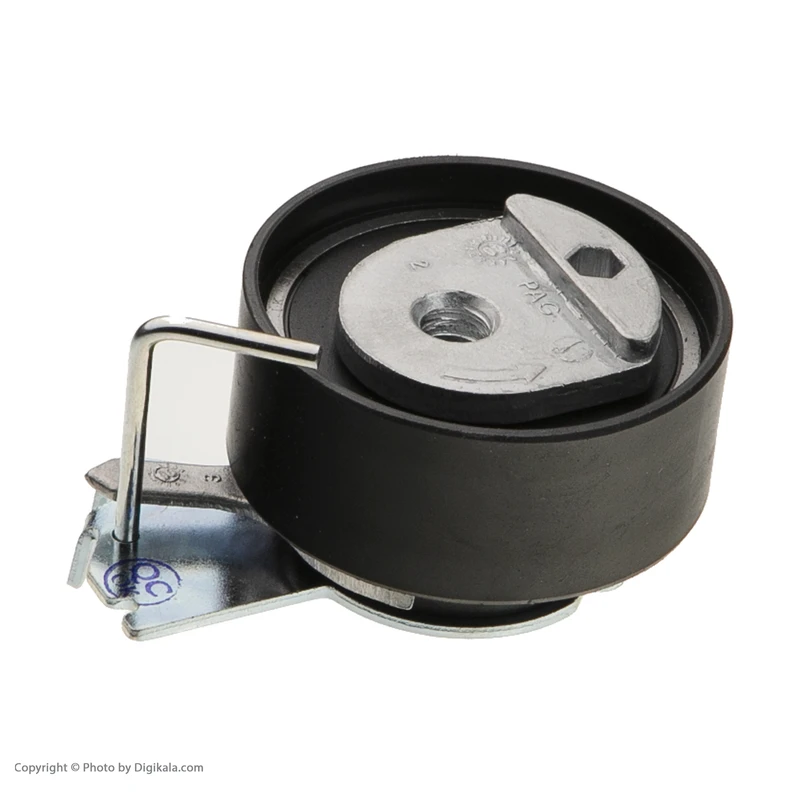

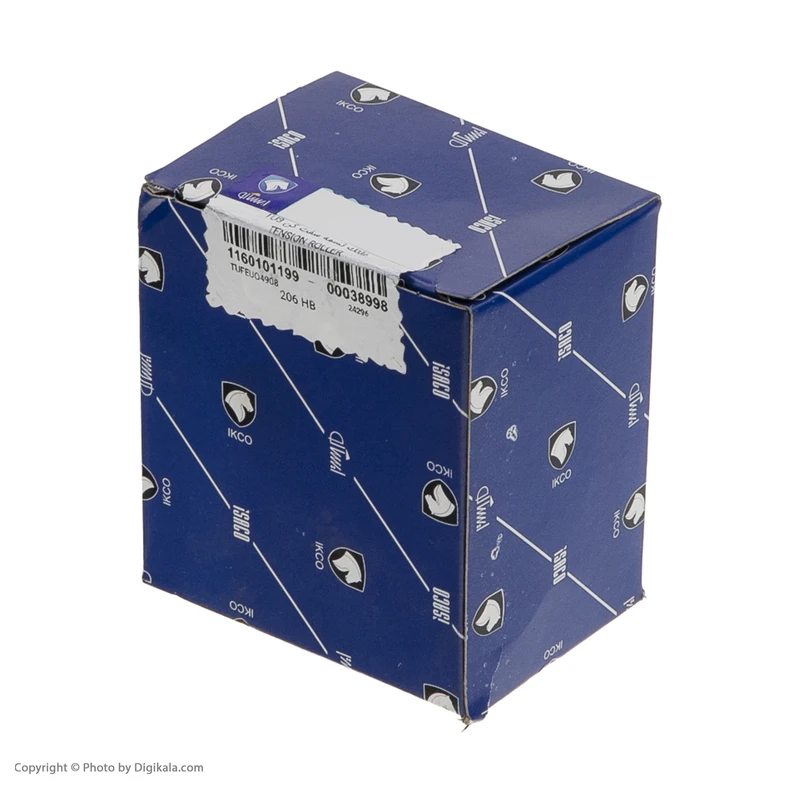

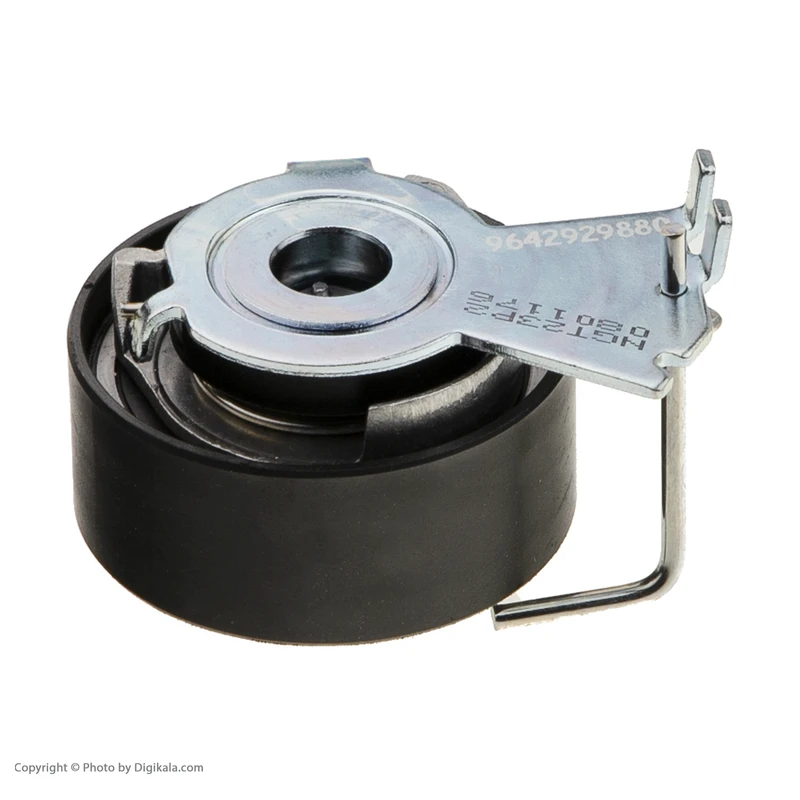

غلتک تسمه سفت کن ایساکو کد 1160101199 پژو 206 تیپ 2
وظیفه غلتک هرزگرد حفظ کشش مناسب تسمه در سیستم موتور است.
این قطعه به گونه ای طراحی شده است که به تسمه فشار وارد کند و اطمینان حاصل کند که تسمه محکم و به درستی با پولی هایی که اجزای مختلف موتور را به حرکت در می آورند، در تماس است.
غلتک ها در انواع موتور خودرو ها دو حالت بکار می روند ، یا وظیفه هرزگردی دارن ، یا وظیفه سفت کن ، در سیستم تسمه تایم انواع موتور همیشه یک سفت کن استفاده می شود ، این محصول سفت کن تسمه تایم موتور 206 با موتور TU3 می باشد ، در بازار بلبرینگ ساعتی موتور TU3 یا غلتک ساعتی هم گفته میشود ،البته ناگفته نماند بعضی از موتورها از جمله موتور TU5 به جز ساعتی یه هرزگرد هم دارند .
یکی از عواملی که میگن مثلا موتور تیپ 2 کم خرج هست ؛ همین موارد ، مثلا تسمه اش 104 دندانه و کوتاه تره نسبت به TU5 یا بلبرینگ هرزگرد نداره.
مشخصات عملکردی و استانداردی قطعه:
ساختار و اجزاء هرزگرد و تسمه سفت کن تسمه سفت کن ظاهری ساده دارد و از بلبرینگ کاسه نمد و بخش های پلاستیکی و پایهها تشکیل شده است. وظیفهی هرزگرد پس از تنظیم در جای خود چرخش نرم و بدون فشار بلبرینگ آن است. کیفیت ساخت بلبرینگ مهم ترین فاکتور تعیین کنند در آن می باشد. هر چه آلیاژ به کار رفته برای بلبرینگ بهتر و با خلوص بالاتری باشد، بلبرینگ مدت زمان و عمر طولانی بدون خوردگی و سایش کار خواهد داشت. طول عمر بلبرینگ و در نهایت در عمر تسمه سفت کن بسیار موثر میباشند. زیرا باید بتوانند دما و فشار زیاد ناشی از چرخش مداوم را تحمل نمایند. کاسه نمد ها نقش حفظ گریس درون بلبرینگ و جلوگیری از نفوظ هر چیزی مانند گرد و غبار به درون بلبرینگ را دارد و با خراب شدن آن ها حتی اگر موجب خارج شدن گریس نیز نشوند باعث ورود گرد و غبار به درون بلبرینگ می شوند. همین گردو غبار علاوه بر از بین بردن خاصیت روان کننده با قرار گرفتن میان قطعات بلبرینگ به مرور باعث خرابی آن می شوند. قطعات پلاستیکی و پایه ها نیز چون در معرض همان دمای بالا و فشار کار قرار دارند اگر از مواد مناسبی استفاده نشود دچار سایش می گردد. زمان تعویض هرزگرد و تسمه سفت کن: برای تعویض هرزگرد و تسمه سفت کن نمی توان زمان دقیق تعیین نمود توجه به عملکرد نرم و بدون صدای اضافه تسمه ها شاخص سلامت آن می باشد. شنیده شدن صدای اضافه در هنگام کار می تواند نشان از خرابی باشد توصیه می شود که به هنگام تعویض تسمه ها هرزگرد ها و تسمه سفت کن ها نیز تعویض گردند تا از بروز مشکلات دیگر جلوگیری شود. هر زمان که تسمه پروانه مورد بررسی یا تعویض میشود ، تسمه سفت کن نیز باید بررسی شود. در معاینات ادواری خودرو باید تسمه سفت کن نیز بررسی شود. عوارض عدم تعویض به موقع تسمه سفت کن: عدم تعویض تسمه سفت کن باعث صدمه به تسمه های خودرو و عملکرد نا مناسب تسمه و باعث صدمه به سایر قطعات خودرو می شود. خرابی تسمه ها می تواند باعث صدمات بسیار زیادی به خودرو شود : 1- صدمه و آسیب به تسمه تایم 2- آسیب به سیستم تایمینگ خودرو و خرابی و از کار افتادن موتور (رد کردن تسمه تایم) 3- ایجاد مشکل در سیستم انتقال قدرت موتور علائم تعویض تسمه سفت کن: زمانی که موتور را روشن می کنید، صدای غیرعادی شبیه جیر جیر و ساییدگی را خواهید شنید. میزان اهمیت تعویض تسمه سفت کن معیوب: سیستم تهویه مطبوع و دینام قدرت خود را از طریق تسمه پروانه دریافت می کنند. با چرخش میل لنگ به علت احتراق در سیلندرها و حرکت شاتونها، پولی نیز حرکت می کند و تسمه پروانه را به حرکت در می آورد. به همین دلیل در صورتی که تسمه مذکور دچار مشکل شود، انتقال قدرت با مشکل مواجه می شود و در نتیجه خودرو به خوبی عمل نمیکند.
مزیت قطعه ایساکویی نسبت به سایر اقلام موجود در بازار:
• ضمانت قطعه بر اساس ضوابط وزارت صنعت، معدن و تجارت • منطبق با استاندارد ملی ایران و مشخصات اعلام شده از سوی شرکت مادر • بسته بندی ، شرایط نگهداری و حمل نقل قطعه مطابق با استانداردهای شرکت ایساکو
ایرادات احتمالی و قطعی استفاده از قطعات غیر ایساکویی و غیر استاندارد:
• ایجاد صدای غیرعادی ( صدای جیر جیر و صدای ساییدگی) • خرابی بلبرینگ هرزگرد تسمه سفتکن و گیرپاژ کردن آن • ایجاد عملکرد نامطلوب سیستم های تهویه مطبوع و دینام • ایجاد مشکل در انتقال قدرت • احتمال رد کردن تایم و آسیب به سایر اجزاء موتور
نقاط قوت و مزایا
- حرکت نرم و روان تسمه تایم
- دوام بالا و مقاومت در مقابل سایش و خرابی
- آببندی عالی و جلوگیری از نفوذ گرد و خاک و روغن
- نصب دقیق و کاملاً جایگزین قطعه اصلی (OEM)
- قیمت اقتصادی نسبت به نمونههای وارداتی
- تایید شده توسط تعمیرکاران تخصصی ایران خودرو
علائم خرابی بلبرینگ سفتکن تایم
- صدای جیرجیر یا ویز در ناحیه تسمه تایم
- لقی بلبرینگ یا چرخش سخت یا نامنظم
- پریدن یا لغزش تسمه تایم
- در موارد وخیم: پارگی تسمه تایم و آسیب به موتور
نکات نصب و نگهداری
- همراه با تعویض تسمه تایم، حتماً بلبرینگ نیز تعویض شود.
- محل نصب را کاملاً تمیز و از هرگونه گریس یا آلودگی پاک کنید.
- کشش تسمه پس از نصب مطابق دفترچه راهنما تنظیم گردد (با چرخش پایه ساعتی).
- بعد از نصب، موتور را چند دور به صورت دستی بچرخانید و از صحیح بودن قرارگیری تسمه مطمئن شوید.
- از سفت شدن پیچ پایه با گشتاور مناسب اطمینان حاصل کنید (حدود 22 تا 25 نیوتنمتر).
هرزگرد چیست و چگونه کار میکند؟
هرزگرد یا به اختصار ASR قطعات خودرو (Acceleration Skid Regulation ) در واقع یک فولی مانند میباشد که روی یک بلبرینگ تنظیم شده است و به جایی به غیر از بدنه موتور اتصال دیگری ندارد. هنگامی که تسمه را در دو فولی بالا و پایین جا میاندازند به منظور اینکه درجه سفتی آن را تنظیم نمایند ASR را به کار میگیرند. به منظور این کار پیچ روی ASR را باز مینمایند و توسط یک ابزار مخصوص که معمولا یک وزنه میباشد، اندازه سفتی تسمه را تنظیم مینمایند.
معیار فنی به منظور تنظیم کردن میزان سفتی تسمه اینگونه میباشد که نه آسان حرکت کند یعنی به اصطلاح لق بزند و بازی کند و نه آنقدر سفت انجام گیرد که امکان تکان دادن آن با دست افراد وجود نداشته باشد. باید ذکر کنیم که همیشه هرزگردها برعکس جهت فولی های نزدیک خود میچرخند.
به خاطر تنوع تسمهها در موتور، هرزگردها هم انواع و اقسام گوناگون و متنوعی دارند که هر چند کاربرد آنها یکی میباشد ولی شکل ظاهری و اندازه و محل نصب آنها متفاوت میباشد. مثلا هرزگرد کولر و ASR تایمینگ دو مدل پر کاربرد از هرزگردها میباشند.
در ادامه اطلاعات بیشتری در خصوص اینکه هرزگرد چیست و چه کاربردی دارد به شما خواهیم داد.
چرخ هرزگرد چیست؟
این نوع چرخ چرخی میباشد که در اندازههای کوچک تولید می شود که بسیار کاربردی هستند و در صنعت رباتیک مورد استفاده قرار میگیرد. این چرخ شامل دو بلبرینگ استیل با شیار عمیق می شود و از یک قطعه پلاستیکی یا پلی کربنات یا فلز ضد زنگ تولید شده و در انواع و اقسامگوناگون در بازار وجود دارند .
انواع چرخ هرزگرد
انواع چرخ ASR شامل موارد زیر است:
- چرخ ASR V شکل
- چرخ ASR D شکل
- چرخ ASR ساچمه ای
کاربرد های چرخ هرزگرد چیست؟
همانطور که اطلاع دارید اخیرا صنعت رباتیک خیلی توسعه پیدا کرده است و رباتها کمک زیادی به افراد در آسان نمودن کارهایشان – از کوچک تا بزرگ – نمودهاند. اکنون با این مقدمه که اهمیت و ابزارآلات مرتبط با این صنعت جدید را آشکار نمود، به دنبال یکی از راههای به حرکت در آوردن این ربات های متحرک خواهیم رفت که شامل بکارگیری چرخ ASR میباشد.
چرخها از معمولترین مکانیزم حرکتی میباشند که در بیشتر دستگاهها و در جاهای تقریبا صاف بهکار گرفته میشوند که اصطکاک بسیار کمی دارند. بنابراین، همانگونه که مشاهده مینمایید صنعت رباتیک وابستگی خیلی زیادی به چرخهای ASR دارد، به خصوص در پرینترهای سه بعدی و دستگاههای CNC.
دلایل خرابی هرزگرد چیست؟
همانگونه که در بالا ذکر شد، این محصول روی یک بلبرینگ تنظیم میشود و اگر به بلبرینگ آسیبی وارد شود، به صدا در میآید و خیلی زود کارایی خود را از دست خواهد داد. به عبارتی، دقیقا برعکس وظیفه خود عمل مینماید، به این معنا که به جای اینکه روند چرخش تسمه را آسان کند، مثل یک ترمز برای تسمه عمل میکند و در آخر موجب پاره شدن آن میگردد.
اگر در سفت نمودن تسمه از ابزار مخصوص به آن استفاده نکنید، در صورتی که آن شل بسته شود، تسمه درست کار نمیکند و ادوات مرتبط به آن درست از قدرت موتور استفاده نمیکنند. در مقابل، در صورتی که خیلی محکم بسته شوند، موجب فشار آوردن بر روی تسمه میگردند. اعمال فشار بر روی تسمه که یک جسم لاستیکی میباشد به صورت مستقیم به خود هرزگرد بر میگردد و موجب میشود تا بلبرینگهای زیر آن آسیب بینند و به اصطلاح فنی کچل گردند و این بخش به مرور زمان به صدا در بیاید.
تشخیص هرزگرد اصلی از نمونه تقلبی
آیا می دانید ASR اصلی چیست و چگونه هرز گرد اصلی را چگونه از تقلبی تشخیص دهید. تفاوت کیفیت تولید و اصالت ادوات فنی مانند اینها چندان در ظاهر آنها قابل تشخيص نمیباشد، اما اگر قصد خرید این محصول را دارید بایستی این نکته را در نظر بگیرید که بخاطر اینکه این قطعات از قیمت بیرونی با تسمه مرتبط میباشند، وجود کوچکترین شیار یا لبه تیز بروی آنها میتواند یک تهدید جدی برای سلامت تسمه به شمار بیاید.
خریداران و گاهی حتی تعمیرکاران قادر به تشخیص اصلی و غیر اصلی بودن آن نیستند و به همین خاطر بایستی این قطعه حیاتی و مورد نیاز را از فروشنده مطمئنی که به آنها اعتماد دارند خریداری کنند تا خسارات مالی اضافه ای را برای آنها به وجود نیاورند.
علایم خرابی هرزگرد چیست؟
اولین علامت خراب شدن یا مستهلک شدن هرزگرد جیرجیر کردن است. اگر شما به این صدا اهمیت ندهید میتواند با گذشت زمان کمی تبدیل به یک مشکل بزرگتر و جدیتری تبدیل شود. بدترین حالتی که ممکن است پیش بیاید این میباشد که بخاطر آسیب وارد شده به بلبرینگها، ASR قفل میکند و در پایان تسمه پاره میگردد. در مشکل، دلایلی مثل بد بسته شدن خود ASR و درست جا نیافتادن شیارهای تسمه روی شیارهای فولی تا حد زیادی تاثیر میگذارد.
ابزار سفت کردن هرزگرد
شاید این سوال برایتان پیش بیاید که دلیل استفاده از ابزار مخصوص برای سفت کردن هرزگرد چیست؟ اگر تسمه به خوبی محکم بسته نشود، تسمه به درستی کار نخواهد کرد و موجب میشود که مواردی که مرتبط با تسمه است به درستی کار نکنند و قدرت موتور نیز کم شود و همینطور اگر تسمه خیلی زیاد سفت و محکم شود بازهم مشکل ایجاد میشود و موجب پاره شدن تسمه میگردد.
عواقب بی توجهی به خرابی هرزگرد چیست؟
آیا می دانید در صورتی که به خرابی این قطعه بی توجهی شود چه عواقبی را متحمل می شوید و عواقب بی توجهی به خرابی هرزگرد چیست؟ اگر به خرابی این بخش توجه نشود موجب بروز مشکلاتی مثل آسیب وارد شدن به بلبرینگ میشود و پاره شدن تسمه میگردد.
خرابی بلبرینگ
همانطور که در بالا ذکر کردیم هرزگردها روی یک بلبرینگ واقع شده اند. هدف از بیان نمودن مجدد این موضوع این است که بدانید خراب شدن بلبرینگ متصل به این قطعات به طور مستقیم بر عملکرد آنها تاثیر میگذارد. بدین صورت که اگر بلبرینگ مد نظر شما خراب شود، هرزگردی که به آن متصل است به سر و صدا میافتد و عملکرد خود را به صورت کلی از دست خواهد داد. پس یکی از دلایلی که می توانیم در پاسخ به سوال علت خرابی هرزگرد چبست بدهیم این است که به وجود آمدن اختلال ناشی از خراب شدن بلبرینگ در ASR به اندازه ای بالا می باشد که نقش این قطعه را قطعا بر عکس می نماید. به صورتی که در صورت مختل شدن آن به جای عملکرد آسان تسمه ها موجب جلوگیری از حرکت و چرخش آنها میشود و همین موضوع باعث پاره شدن تسمه و خرابی آن خواهد شد.
تاثیر سفتی تسمه بر هرزگرد
تاثیر سفتی تسمه بر هرزگرد چیست؟ همانگونه که در قسمت های قبلی هم توضیح دادیم متوجه شدید که تنظیم سفتی تسمه به طور مستقیم بر عهده هرزگرد است و این کار به وسیله وسایل مخصوصی و تحت نظارت اشخاص ماهر انجام می گیرد. با این وجود، قابل توجه است که بدانید اگر اندازه سفتی تسمه در حد استاندارد نباشد نه تنها موجب اختلال در عملکرد تسمه می گردد، بلکه مشکلات زیادتری را هم خواهد داشت.
تاثیر شل بودن تسمه بر هرزگرد
شل بودن خیلی زیاد تسمه موجب می شود که این قطعه به صورت کامل و درست نتواند از نیروی موتور بهرهمند شوند و از سوی دیگر اگر تسمه مد نظر شما بیش از اندازه سفت گردد باعث بروز فشار می گردد و دارای اهمیت میباشد. لذا آگاه باشید که این فشار مستقیما بر روی هرزگرد نیز وارد خواهد شد و می تواند از عوامل دیگری خرابی این محصول به حساب آید.
جمع بندی
تعویض نکردن ASR ها و تسمه سفت کن ها موجب آسیب وارد شدن به تسمه های خودرو میگردد. عملکرد نامناسب تسمه هم موجب آسیب زدن به دیگر قطعات خودرو میگردد. عملکرد درست خودرو رابطه بسیار مستقیمی با سلامت تسمه ها خواهد داشت. خرابی تسمه ها می تواند موجب بروز صدمات خیلی زیادی به خودرو گردد.
مثلا داشتن مشکل در تسمه سفت کن های تایم خودرو می تواند باعث آسیب به تسمه تایم گردد و در آخر با صدمه به سیستم تایمینگ خودرو موجب خرابی و از کار افتادن موتور خودرو گردد. در این حالت علاوه بر تعویض قطعاتی که مربوط به تسمه تایم هستند، موتور خودرو هم بایستی تعمیر شود، لذا هرزگردها و تسمه سفت کن ها مثل تسمه ها اهمیت زیادی دارند و به یکدیگر بستگی دارند. در نتیجه توجه کردن و دقت به سلامت و اصالت ASR از نکات بسیار مهم و ضروری در نگهداری خودرو میباشند.
