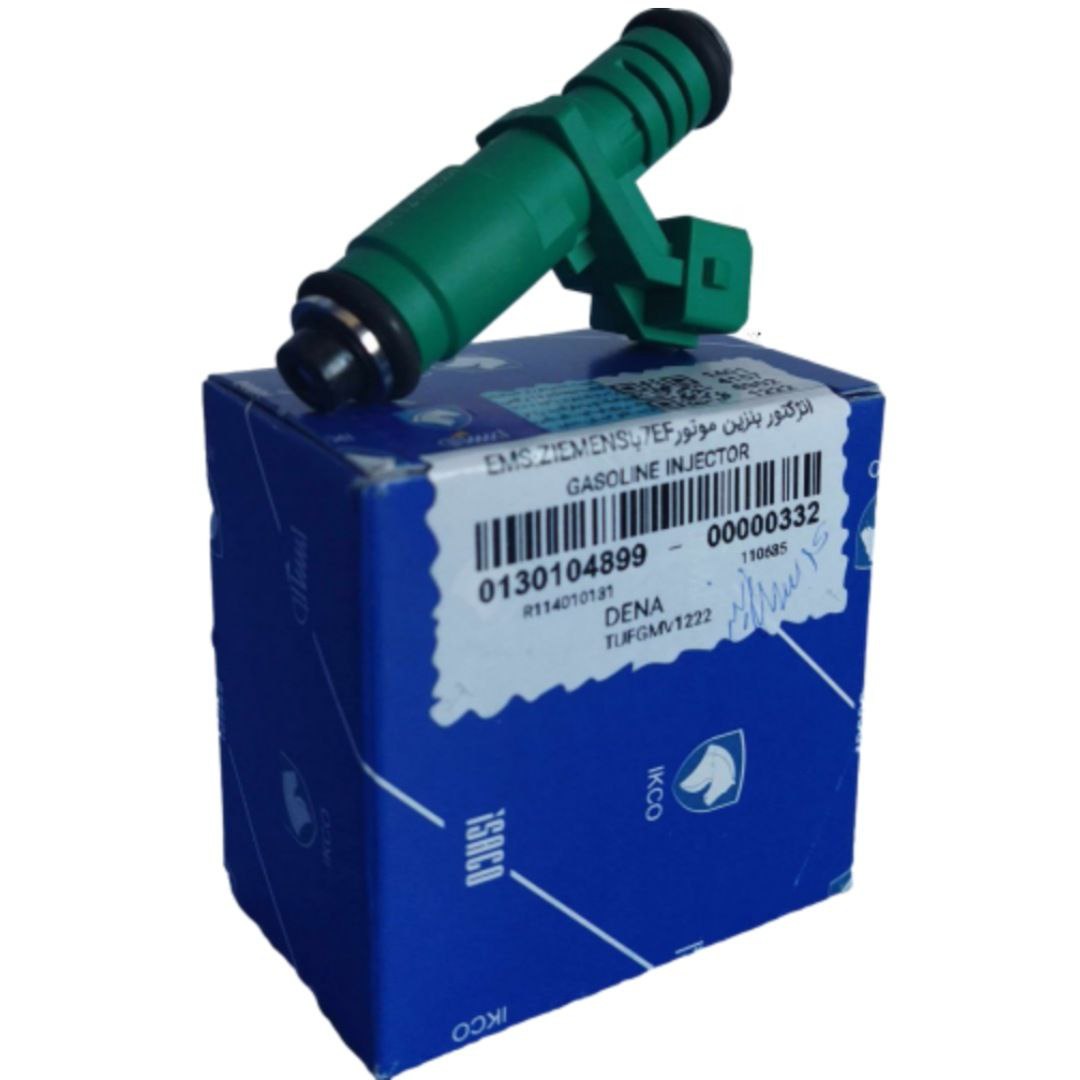

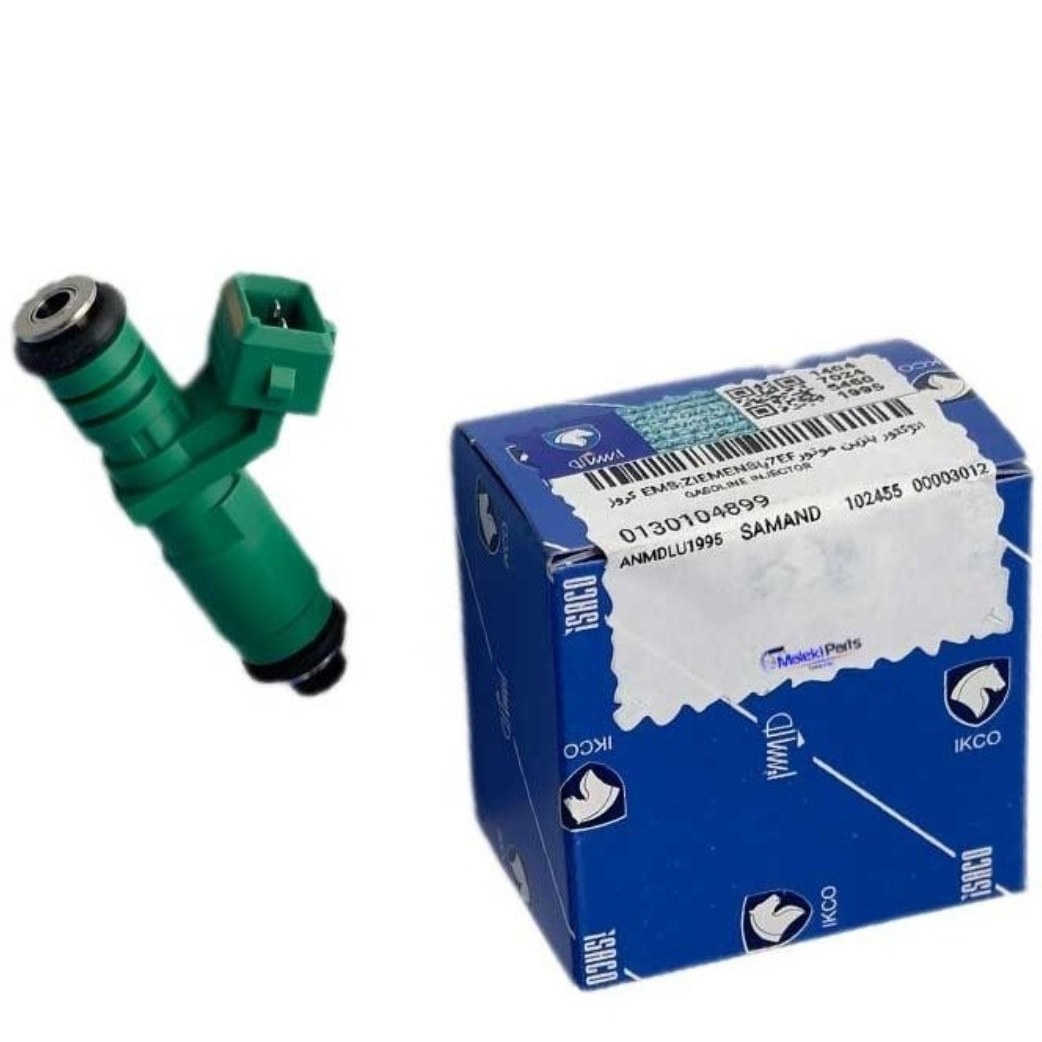

انژکتوربنزین موتورEF7باEMS:ZIEMENS کروز(بدنه مشکی/سبز) سوکت مربعی ایساکو 0130104899

انژکتور بنزین موتور EF7 با سیستم مدیریت الکترونیک (EMS) ZIEMENS در خودروهای سمند ایساکو (کروز) با مشخصات زیر قابل شناسایی است:

مشخصات فنی انژکتور:
– سازنده انژکتور: زیمنس (Siemens)
– نوع سیستم مدیریت موتور: EMS زیمنس (معمولاً مدل SIM2K یا SIMKO)
– رنگ بدنه: ترکیب مشکی و سبز (معمولاً پایه سبز با بخش های مشکی)
– نوع سوکت (کانکتور): مربعی شکل (۴ پین یا بیشتر)
– کاربرد: موتور EF7 (معمولاً ۱.۷ لیتری) در سمند ایساکو (کروز)

ویژگی‌های عملکردی:
– نوع پاشش: سوخت به صورت چند نقطهای (MPI)
– مقاومت سیم پیچ: حدود ۱۱ تا ۱۶ اهم (بسته به مدل دقیق)
– ولتاژ کاری: ۱۲ ولت (با پالس‌های کنترل شده توسط ECU)
– فشار کاری سوخت: معمولاً ۳ تا ۴ بار (بسته به تنظیمات رگلاتور)

علائم خرابی انژکتور:
– کاهش شتاب و قدرت موتور
– لرزش در حالت درجا (آرام)
– مصرف سوخت غیرعادی
– چراغ چک روشن (در صورت خطای ECU)
– پاشش نامناسب سوخت (احتراق ناقص)

نکات مهم هنگام تعویض یا تست:
1. تمیزکاری انژکتورها با دستگاه اولتراسونیک در صورت گرفتگی.
2. تست مقاومت سیم پیچ با مولتی‌متر (مقاومت خارج از محدوده نشانه خرابی است).
3. بررسی پاشش سوخت (پاشش مخروطی و یکنواخت باشد).
4. تعویض اورینگ‌ها برای جلوگیری از نشتی سوخت.

سوزن انژکتور چیست؟ نحوه عملکرد سوزن انژکتور

سوزن انژکتور در خودروهای مدرن یکی از حیاتی‌ترین اجزای سیستم سوخت‌رسانی است که تأثیر مستقیم بر مصرف سوخت، قدرت موتور و کاهش آلایندگی دارد. این قطعه با تزریق دقیق سوخت به محفظه احتراق، باعث ایجاد یک احتراق کامل و بهینه می‌شود که علاوه بر افزایش کارایی موتور، به کاهش هدررفت سوخت و انتشار گازهای مضر کمک می‌کند. جایگاه سوزن انژکتور در سیستم سوخت‌رسانی به‌گونه‌ای است که هرگونه اختلال در عملکرد آن می‌تواند راندمان خودرو را کاهش داده و منجر به افزایش مصرف سوخت و آلایندگی شود.

سوزن انژکتور چیست؟

سوزن انژکتور یکی از اجزای اصلی سیستم سوخت‌رسانی خودروهای انژکتوری است که وظیفه آن تزریق دقیق سوخت به محفظه احتراق در زمان‌بندی مشخص و با الگوی مناسب پاشش است. این قطعه به‌گونه‌ای طراحی شده که بتواند سوخت تحت فشار بالا را به صورت یکنواخت و با الگوی پاششی خاص به داخل سیلندرها هدایت کند، تا احتراق بهینه و کامل انجام شود.

دلیل طراحی سوزن انژکتور، افزایش دقت و کنترل در فرآیند سوخت‌رسانی بوده است که علاوه بر بهبود راندمان موتور، باعث کاهش مصرف سوخت و آلایندگی می‌شود. از وظایف اصلی آن می‌توان به تنظیم میزان سوخت تزریقی، کنترل زمان پاشش سوخت و تضمین الگوی مناسب پاشش برای دستیابی به احتراق کامل اشاره کرد. عملکرد صحیح این قطعه برای کارایی موتور و تطابق با استانداردهای زیست‌محیطی ضروری است.

اجزای داخلی و ساختار سوزن انژکتور

سوزن انژکتور از اجزای داخلی متعددی تشکیل شده که هر یک نقش حیاتی در عملکرد و دقت آن ایفا می‌کنند. نازل، مهم‌ترین بخش سوزن انژکتور است که وظیفه پاشش سوخت به محفظه احتراق را بر عهده دارد. طراحی نازل، تعداد سوراخ‌ها و زاویه پاشش به گونه‌ای انجام می‌شود که مخلوط سوخت و هوا بهینه‌ترین شرایط احتراق را ایجاد کند. فنر داخلی، میزان باز و بسته شدن سوپاپ سوزن را کنترل می‌کند و در تنظیم فشار تزریق سوخت نقش دارد.

فیلتر داخلی، از ورود ذرات ناخالص به نازل جلوگیری کرده و طول عمر انژکتور را افزایش می‌دهد. بدنه سوزن انژکتور معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم در برابر حرارت و فشار ساخته می‌شود تا دوام بالایی در شرایط سخت کاری داشته باشد. فناوری‌های پیشرفته‌ای مانند فرآیندهای دقیق ماشین‌کاری و پوشش‌های ضدسایش در تولید این قطعات به‌کار می‌روند که عملکرد پایدار و عمر طولانی سوزن انژکتور را تضمین می‌کنند. این ترکیب اجزا و فناوری‌ها، عملکرد دقیق و قابل‌اعتماد سوزن انژکتور را امکان‌پذیر می‌کند.

نحوه عملکرد سوزن انژکتور

سوزن انژکتور وظیفه دارد سوخت تحت فشار را که از پمپ سوخت دریافت می‌کند، به‌صورت دقیق و با زمان‌بندی مشخص به داخل محفظه احتراق تزریق کند. این فرآیند تحت نظارت واحد کنترل الکترونیکی (ECU) انجام می‌شود که بر اساس پارامترهایی مانند دور موتور، دمای موتور، فشار هوا و موقعیت پدال گاز، زمان و مقدار سوخت مورد نیاز را محاسبه و به انژکتورها ارسال می‌کند.

سوزن انژکتور با باز و بسته شدن سریع خود، سوخت را به‌صورت قطرات بسیار ریز به محفظه احتراق پاشش می‌کند، که این دقت بالا در تزریق، برای احتراق کامل و بهینه ضروری است. سوخت تزریق‌شده با هوا مخلوط شده و جرقه شمع آن را مشتعل می‌کند تا انرژی مورد نیاز برای حرکت پیستون و تولید توان موتور فراهم شود.

طراحی نازل در عملکرد سوزن انژکتور نقشی حیاتی دارد. نازل انژکتور به گونه‌ای طراحی شده است که تعداد و قطر سوراخ‌های آن، الگوی پاشش و زاویه اسپری سوخت را تعیین می‌کند. این طراحی باید به‌گونه‌ای باشد که سوخت به‌صورت یکنواخت در تمام فضای محفظه احتراق توزیع شود و از تشکیل مناطق غنی یا فقیر سوخت جلوگیری کند. نازل‌های پیشرفته در انژکتورهای مدرن، امکان چند مرحله‌ای کردن پاشش سوخت (Multi-Stage Injection) را فراهم می‌کنند که به بهبود راندمان احتراق، کاهش مصرف سوخت و کاهش آلایندگی کمک می‌کند. این هماهنگی دقیق بین فشار سوخت، طراحی نازل و کنترل ECU، کارایی و عملکرد پایدار موتور را تضمین می‌کند.

تاریخچه سوزن انژکتور

سوزن انژکتور یکی از قطعات مهم در سیستم سوخت رسانی انژکتور است و تاریخچه طولانی و پیچیده‌ای دارد. در زیر به طور خلاصه تاریخچه سوزن انژکتور را شرح می‌دهم:

- دهه 1890: اولین تلاش‌ها برای توسعه سیستم‌های تزریق سوخت در موتورها آغاز شد. در این دوره، سوزن‌های انژکتور از فلزات سنگین و ساده ساخته می‌شدند و به صورت دستی توسط اپراتورها تنظیم می‌شدند.

- دهه 1920: با پیشرفت فناوری و علم مهندسی، سوزن‌های انژکتور بهبود یافتند. از جمله تغییرات اعمال شده، استفاده از مواد خاص برای ساخت سوزن‌ها مانند آلیاژهای سبک و مقاوم بود.

- دهه 1950: با گسترش خودروها با موتورهای داخلی، سیستم‌های سوخت رسانی انژکتور در  محبوبیت زیادی قرار گرفتند. در این دوره، سوزن‌های انژکتور بهبود یافته و به شکلی پیچیده‌تر و دقیق‌تر طراحی شدند.

- دهه 1980: با پیشرفت تکنولوژی الکترونیک، سیستم‌های سوخت رسانی الکترونیکی و انژکتورهای  الکترونیکی برای کنترل تزریق سوخت به بازار عرضه شدند. سوزن‌های انژکتور در این سیستم‌ها با  استفاده از سنسورها و الکترونیک پیشرفته، به طور دقیق‌تر و هوشمندانه‌تر کنترل می‌شدند.

- دهه 2000 و بعد: با رشد فناوری و نیاز به کاهش مصرف سوخت و آلودگی هوا، سیستم‌های سوخت رسانی بهبود یافته و سوزن‌های انژکتور نیز به شکلی پیشرفته‌تر و هوشمندانه‌تر طراحی شدند. استفاده از  مواد سبک و مقاوم، فناوری هوشمند و سیستم‌های کنترل پیشرفته از جمله تغییرات اعمال شده در سوزن‌های انژکتور است.

از آن زمان به بعد، توسعه و بهبود سوزن‌های انژکتور ادامه یافته و امروزه  انواع مختلفی از سوزن‌های انژکتور در بازار موجود است، که با توجه به نیازهای خاص خودمحصولات خودروسازان و تکنولوژی‌های جدید، بهبود یافته‌اند. سوزن‌های انژکتور امروزی با استفاده از مواد پیشرفته، طراحی هیدرودینامیک و   سیستم‌های کنترل پیشرفته، عملکرد بهتری دارند و بهینه‌ترین تزریق سوخت را به موتورها ارائه می‌دهند.

اجزای سوزن انژکتور

سوزن انژکتور خودرو از بخش‌های مختلفی تشکیل می‌شود که هرکدام وظایف و نقش‌های خاص خود را دارند. در ادامه، بخش‌های اصلی سوزن انژکتور را بررسی می‌کنیم:

1. اورینگ: اورینگ یک حلقه کوچک از جنس لاستیکی است که در قسمت بالای بدنه سوزن انژکتور قرار می‌گیرد. این بخش برای ایجاد سدی بین بدنه و سوزن استفاده می‌شود و جلوگیری می‌کند که سوخت نشت کند.

2. فیلتر ورودی: فیلتر ورودی در قسمت پایینی سوزن انژکتور قرار دارد و وظیفه تصفیه سوخت و  جلوگیری از ورود ذرات مضر به داخل سوزن را دارد. این فیلتر معمولاً قابل تعویض است.

3. بدنه انژکتور: بدنه انژکتور قسمت اصلی و بزرگ سوزن انژکتور است. در داخل بدنه، سوزن و  سلونوئید قرار دارند و وظیفه‌ی آن‌ها به ترتیب کنترل جریان سوخت و باز و بسته شدن سوزن در هنگام انژکتور سوخت است.

4. سلونوئید: سلونوئید یک سیستم  الکترومغناطیسی است که با دریافت سیگنال الکتریکی، سوزن را باز و بسته کرده و جریان سوخت را کنترل می‌کند.

5. سوزن انژکتور: سوزن انژکتور قسمت حساس و مهم سوزن است که در داخل بدنه قرار دارد. وظیفه اصلی سوزن انژکتور، باز و بسته کردن سوراخ خروجی سوزن و کنترل جریان سوخت در هنگام انژکت است.

6. سوراخ خروجی: سوراخ خروجی در زمان انژکت سوخت، سوخت را به داخل محفظه سوخت در موتور ارسال می‌کند.

7. درپوش محافظ: درپوش محافظ در بالای بدنه سوزن انژکتور قرار می‌گیرد و وظیفه‌ی آن حفاظت  از سوزن و بخش‌های داخلی سوزن انژکتور در برابر آلودگی، ضربه و خرابی است.

این بخش‌ها با همکاری یکدیگر، عملکرد صحیح  سوزن انژکتور را تضمین می‌کنند و در صورت خرابی یا عملکرد نامناسب هرکدام از این بخش‌ها، مشکلاتی کهذکر  کردیم، ممکن است به وجود آیند.

انواع سوزن انژکتور ماشین

در سیستم‌های انژکتور سوخت، سوزن‌های انژکتور مختلفی وجود دارند که بر اساس تعداد سوراخ‌های خروجی در سوزن، به سه نوع اصلی تقسیم می‌شوند:

1. سوزن انژکتور تک سوراخ: در این نوع سوزن انژکتور، سوزن دارای یک سوراخ خروجی برای انتقال سوخت به محفظه سوخت می‌باشد. این نوع سوزن انژکتور در سیستم‌های قدیمی‌تر و کمتر  پیچیده‌تر استفاده می‌شود.

2. سوزن انژکتور سه سوراخ: در این نوع سوزن انژکتور، سوزن دارای سه سوراخ خروجی متمایز برای انتقال  سوخت به محفظه سوخت می‌باشد. این سوزن انژکتور‌ها معمولاً در سیستم‌های سوزاندن دوزمانه (Two-stroke) استفاده می‌شوند.

3. سوزن انژکتور چهار سوراخ: در این نوع سوزن انژکتور، سوزن دارای چهار سوراخ خروجی متمایز برای انتقال سوخت به محفظه سوخت می‌باشد. این نوع سوزن انژکتور‌ها در سیستم‌های انژکتوری بنزین معمولاً استفاده می‌شوند.

هر نوع سوزن انژکتور، بسته به نیازهای سیستم سوخت رسانی و شرایط عملکرد موتور، طراحی و شکل‌دهی شده است. همچنین، هر نوع سوزن انژکتور دارای ویژگی‌ها و مزایای خاص خود است که به بهبود عملکرد، کارایی و مصرف سوخت کمک می‌کند.

علائم خرابی سوزن انژکتور

برخی از علائم خرابی سوزن انژکتور عبارتند از:

1. عملکرد نامنظم موتور: سوزن انژکتور خراب ممکن است باعث عملکرد نامنظم موتور شود. این شامل  سوخت‌سوزی نامناسب، افت قدرت موتور، تراکم غیرمعمول صداها و لرزش‌های ناگهانی می‌شود.

2. مصرف سوخت زیاد: سوزن انژکتور خراب ممکن است سوخت را به طور نامناسب تزریق کند، که منجر به افزایش مصرف سوخت می‌شود. اگر متوجه شوید که خودروی شما به طور ناگهانی سوخت بیشتری مصرف می‌کند، ممکن است سوزن انژکتور خراب باشد.

3. استهلاک غیرعادی لنگر سوزن: اگر سوزن انژکتور خراب باشد، لنگر سوزن به طور غیرعادی ساییده می‌شود. این ممکن است منجر به نشت سوخت، افت قدرت موتور و راندمان پایین شود.

4. رنگ دودهای خروجی: اگر سوزن انژکتور خراب باشد، ممکن است دودهای خروجی از لوله سیستم تخلیه خودرو رنگ غیرعادی یا تیره‌تری داشته باشد. این ممکن است نشان دهنده تزریق ناصحیح سوخت باشد.

5. راندمان پایین موتور: سوزن انژکتور خراب ممکن است باعث افت راندمان موتور شود. شما ممکن است  احساس کنید که خودرو شما دارای قدرت کمتری است و به طور عمومی عملکرد ضعیفتری دارد.

6. سرعت غیرمعمول خودرو: سوزن انژکتور خراب ممکن است به سرعت غیرمعمول خودرو تاثیر بگذارد. ممکن است خودرو شما در حالت ثابت ارتعاش کند یا سرعت تغییر کند.

در صورت مشاهده هر یک از این علائم، بهتر است خودرو را به یک تعمیرکار متخصص معتبر ببرید تا سوزن انژکتور را بررسی و تعمیر کنند.

روش های عیب یابی تست سوزن انژکتور

برای عیب‌یابی سوزن انژکتور، می‌توانید از روش‌های زیر استفاده کنید:

1. استفاده از دستگاه دیاگ (Diagnostic Tool): دستگاه دیاگ یا اسکنر خودرو می‌تواند به شما کمک کند تا خطاها و پارامترهای عملکرد سیستم سوزاندن سوزن انژکتور را بررسی کنید. این دستگاه قادر است کدهای خطا را خوانده و اطلاعاتی را در مورد عملکرد انژکتورها و سیستم سوزاندن فراهم کند.

2. بررسی مقاومت انژکتور: با استفاده از اهم‌سنج (multimeter)، مقاومت الکتریکی انژکتورها را بررسی  کنید. برای این کار، ابتدا باید سیستم سوزاندن خودرو را خاموش کنید و اتصالات الکتریکی انژکتورها را جدا کنید. سپس پرچم‌های اهم‌سنج را به سرریز انژکتور و پایه منفی باتری متصل کنید و مقاومت را اندازه‌گیری کنید. مقاومت باید در محدوده‌ی مشخصی باشد. در صورتی که مقاومت بسیار بالا یا بسیار پایین باشد، احتمال خرابی سوزن انژکتور وجود دارد.

3. بررسی نشت سوخت: یکی از نشانه های خرابی سوزن انژکتور، نشت سوخت است. بررسی کنید که آیا  سوخت به درستی از انژکتور تزریق می‌شود یا خیر. می‌توانید بازوی انژکتور را در صورت خاموش بودن موتور به طور دستی حرکت داده و تراکم و میزان سوخت تزریقی را بررسی کنید. در صورت وجود نشت سوخت، احتمالاً سوزن انژکتور خراب است.

4. تمیز کردن سوزن انژکتور: اگر سوزن انژکتور کثیف یا مسدود شده باشد، می‌توانید آن را تمیز کنید. برای این کار، معمولاً نیاز به جدا کردن انژکتور از سیستم سوزاندن و استفاده از مواد تمیزکننده خاصی مانند مواد شیمیایی برای تمیز کردن سوزن و عوامل آلودگی است.

در هر صورت، اگر شما تجربه کافی در عیب‌یابی و تعمیر سیستم سوزاندن خودرو ندارید، بهتر  است تا خودرو را به یک تعمیرکار متخصص معتبر ببرید تا مشکلسوزن انژکتور را بررسی و تعمیر کند.

زمان تعویض سوزن انژکتور

زمان تعویض سوزن انژکتور بستگی به عوامل مختلفی دارد، از جمله نوع خودرو، شرایط رانندگی، کیفیت سوخت استفاده شده و نگهداری درست از سیستم سوزاندن. عموماً، سوزن انژکتور در طول عمر خودرو تعویض نمی‌شود، مگر اینکه مشکلات جدی و عملکرد نامناسب را نشان دهد.

به طور عمومی، اگر سوزن انژکتور به درستی نگهداری شده و سیستم سوزاندن خودرو به درستی کار کند، نیاز به تعویض سوزن انژکتور نیست. با این حال، در صورتی که سوزن انژکتور دچار مشکلاتی مانند خرابی مکانیکی، نشت سوخت، رسوب‌های  بسیاری یا مسدود شدن شود، تعویض آن لازم است.

در هر صورت، همیشه به دستورالعمل‌ها و راهنمایی‌های سازنده خودرو و توصیه‌های تعمیرکاران متخصص تکیه کنید. آنها بر اساس شرایط خاص خودروی شما و مشکلات ممکن، می‌توانند به شما راهنمایی کنند که آیا سوزن انژکتور به تعویض نیاز دارد یا خیر و همچنین زمان مناسب برای این کار را تعیین کنند.
